-SWP-B型有伸縮短型萬向聯軸器
特點及應用場合：軸承是易損件．為便于 換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型

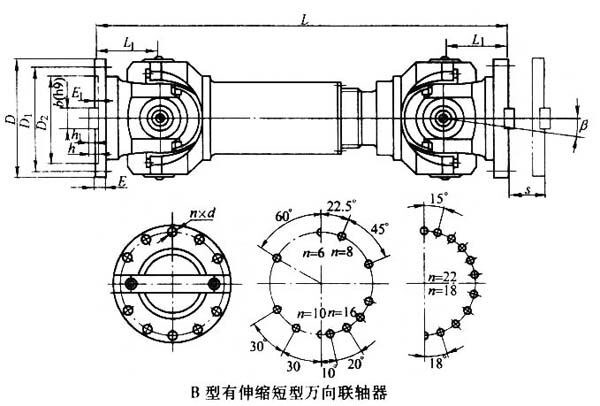

B型十字軸萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm
型號 | 回轉直徑 | 公稱轉矩 | 疲勞轉矩 | 軸線折角 | 伸縮量 S | 尺寸 | 傳動慣量 kg.m2 | 重量 kg | |
L | L1 | ||||||||
SWP160B | 160 | 16 | 8 | ≤10 | 50 | 585 | 85 | 0.14 | 44 |
